CONTROLE DONNEES LIDAR SERAIL 2022

Objectif

Contrôler et apprécier la précision du levé LIDAR réalisé dans le cadre du programme de photogrammétrie SERAIL 2022.

Présentation

Il s'agit d'un levé LIDAR, réalisé en octobre 2022 par avion, sur une grande partie des zones urbanisées du Grand Nouméa.

Modèle du LIDAR : Riegl VQ780 IIS -A-H2227189

http://www.riegl.com/nc/products/airborne-scanning/produktdetail/product/scanner/72/

Densité de points en émission : 12 points / m²

Le livrable est un nuage de points, découpés en dalles kilométriques, au format LAS (ASPRS) , version 1.4.

https://www.asprs.org/wp-content/uploads/2019/03/LAS_1_4_r14.pdf

Ce nuage est classifié :

La densité moyenne du nuage de points classifiés, tout échos confondus, est de 22 points / m²

La densité moyenne du nuage de points classifiés, pour les points au sol, est de 10 points / m²

Contrôles de précision - points cotés de la base topographique SERAIL

Pour apprécier la précision de cette donnée, il est proposé de la comparer à des données que l'on sait très précises, issues du terrain.

Ainsi, la couche des points cotés de la base topographique du GIE SERAIL servira de référence.

On ne conservera pour cette étude que les points cotés, issus d'un levé terrestre obligatoirement réalisé par un géomètre ou un topographe, et à la précision du 500 (P3/A3) ou 200 (P2/A2).

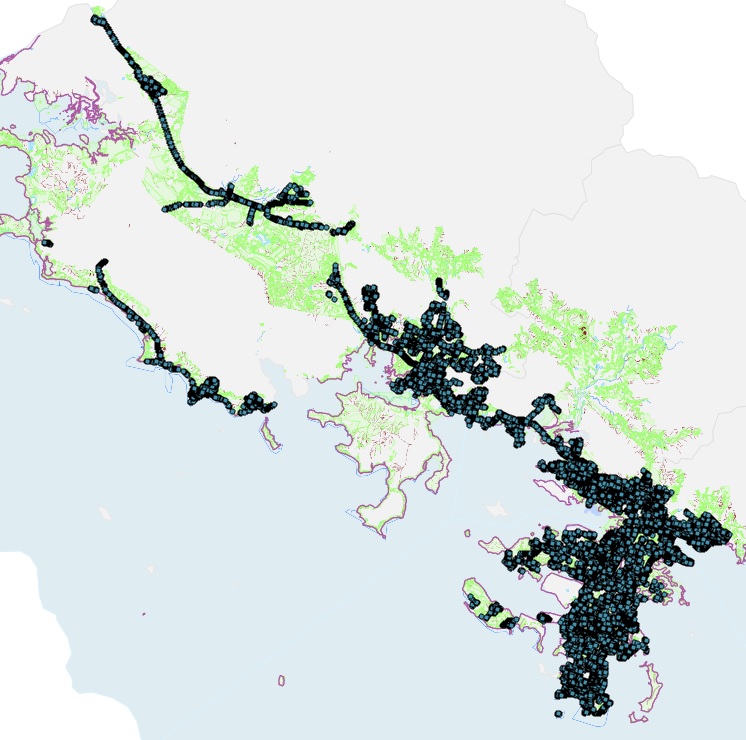

Nous avons 153.000 points cotés répartis dans l'emprise du levé LIDAR.

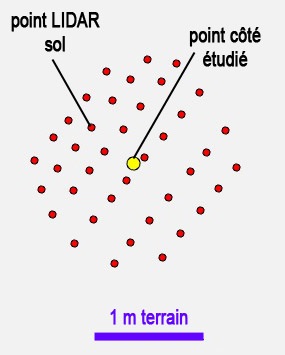

Le résultat attendu pour chaque point coté, est la différence en altimétrie (Z) avec le point LIDAR, identifié au sol, le plus proche.

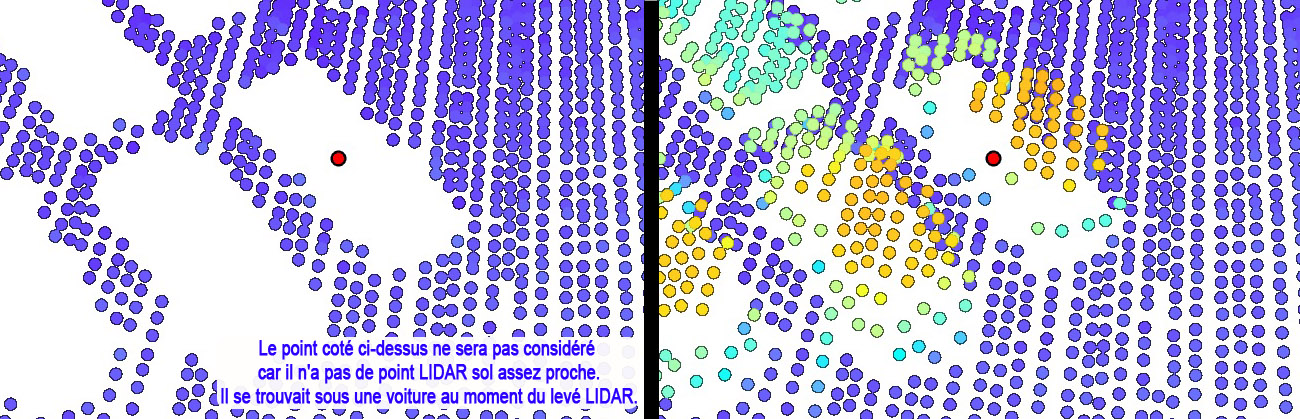

  Les points cotés dont la distance d'avec le point LIDAR sol le plus proche est > à 20 cm sont supprimés de l'étude : il s'agit essentiellement d'obstacles temporaires comme des voitures, des containers, des tentes ... qui empêchent d'avoir un point LIDAR sol assez proche.

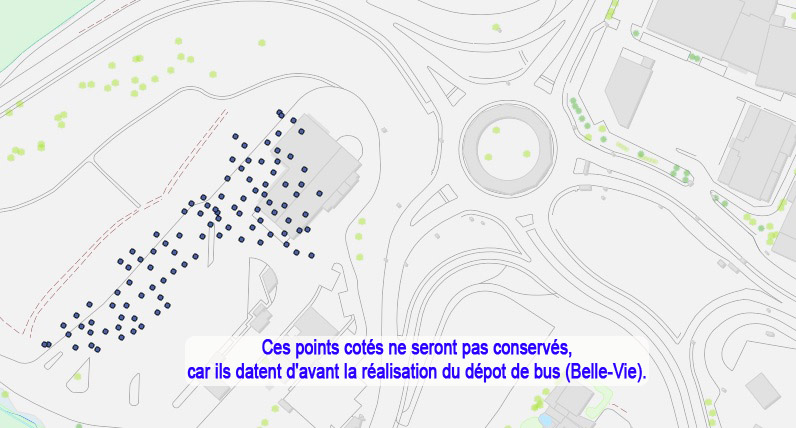

  Les points cotés dont la différence en Z d'avec le point LIDAR sol le plus proche est > à 1.5 m sont supprimés de l'étude : avec une telle différence, il y a eu une modification sensible du terrain naturel dans cette zone, entre le moment du levé terrestre et le levé LIDAR. Pour rappel, des points cotés très anciens sont conservés dans la base topographique : certains y sont présents depuis plus de 15 ans.

Ces zones feront l'objet d'un nettoyage dans la base topographique du GIE SERAIL.

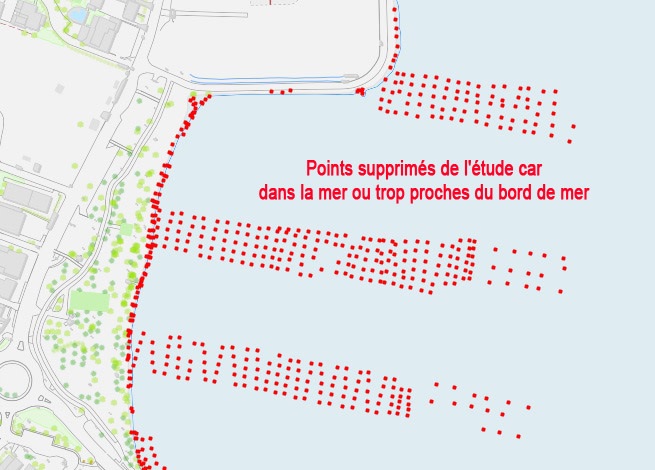

  Les points cotés très proches du bord de mer - où carrément dans l'eau - sont supprimés de l'étude.

Il s'agit des points cotés situés à moins de 3 m de la limite du bord de mer de la base topographique SERAIL Les interactions liées aux marées, à l'érosion et aux enrochements ne permettent pas une étude fiable sur ces points.

Ainsi, il reste 117.792 points cotés dans l'étude.

Vue d'ensemble des points conservés :

Pour 117.792 points cotés étudiés (point LIDAR sol à moins de 20 cm) :

 . 78.135 points ont une valeur en  Z < 10 cm d'avec le point coté le plus proche - 66 %

 . 96.934 points ont une valeur en  Z < 20 cm d'avec le point coté le plus proche - 82 %

Pour 60.448 points cotés étudiés (point LIDAR sol à moins de 10 cm) :

 . 41.013 points ont une valeur en  Z < 10 cm d'avec le point coté le plus proche - 68 %

 . 50.566 points ont une valeur en  Z < 20 cm d'avec le point coté le plus proche - 84 %

Pour 16.973 points cotés étudiés (point LIDAR sol à moins de 5 cm) :

 . 7.665 points ont une valeur en  Z < 5 cm d'avec le point coté le plus proche - 45 %

 . 11.610 points ont une valeur en  Z < 10 cm d'avec le point coté le plus proche - 68 %

 . 14.263 points ont une valeur en  Z < 20 cm d'avec le point coté le plus proche - 84 %

Contrôles de précision - levés laser terrestres - province Sud

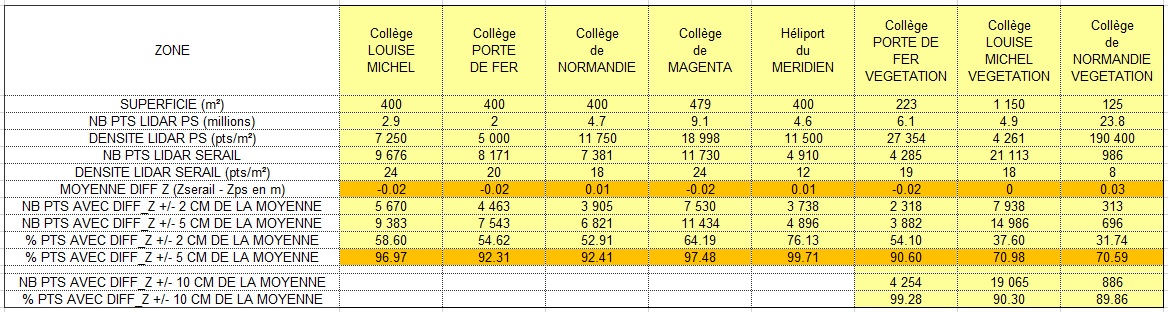

Le Service Topographique et Foncier de la province Sud - basé à la DAEM-PS - a réalisé plusieurs levés laser terrestres, relevés du terrain naturel, sur certains collèges et l'héliport du Méridien.

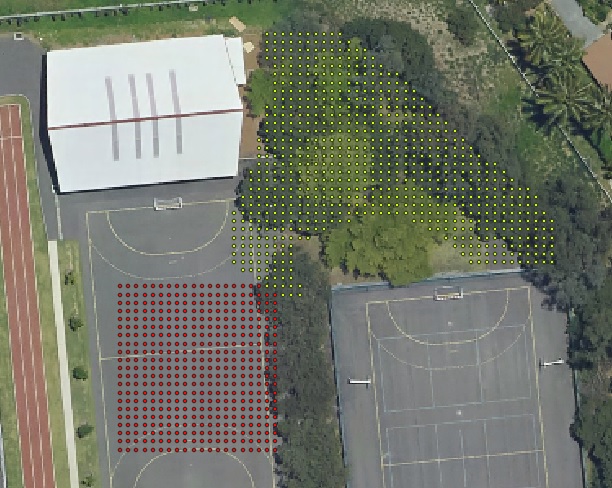

Deux types d'emprises ont été levées : des zones dégagées (cours ou plateau sportif) - points rouges - et des zones sous couverts végétal dense - points verts -.

Les levés laser terrestres réalisés par le province Sud sont beaucoup plus denses que le levé LIDAR SERAIL.

On constate :

 - une moyenne des différences, au maximum égale à 3 cm,

 - les différences pour 90 % des points, en zones dégagées, sont dispersées à moins de 5 cm autour de la moyenne,

 - les différences pour 70 % des points, en zones sous couvert végétal, sont dispersées à moins de 5 cm autour de la moyenne (90% dispersés à moins de 10 cm de la moyenne).

Résultats de précision

Ces résultats nous permettent de valider la précision moyenne attendue du levé LIDAR 2022 de l'ordre de 10 cm en Z.
